Стальные трубы, используемые для теплосетей СГК

Основная часть материалов для ремонта теплосетей — это стальные трубы.

Они могут быть бесшовными и сварными прямошовными. Бесшовные не имеют соединяющего окружность шва, у прямошовных — один продольный сварной шов.



Основные характеристики стальных труб:
Максимальная температура до
+150 °С °C
Максимально допустимое рабочее давление, МПа
1,6
16 кгс/см²
16 кгс/см²
Общая кривизна трубы не должна превышать 0,2% от длины трубы
Общая кривизна трубы не должна превышать 0,2% от длины трубы
На поверхностях не допускаются трещины, раковины и закаты
На поверхностях не допускаются трещины, раковины и закаты
Расчетный срок службы — не менее 30 лет
Расчетный срок службы —  не менее 30 лет
Диаметр труб варьируется в диапазоне от 50 до 1000 миллиметров
Диаметр труб варьируется в диапазоне от 50 до 1000 миллиметров

Основные поставщики труб: ПАО «Челябинский трубопрокатный завод», ООО ТПК «УралТрубоСталь» (г. Челябинск), АО «Выксунский металлургический комбинат» (г. Выкса)



Затворы и задвижки

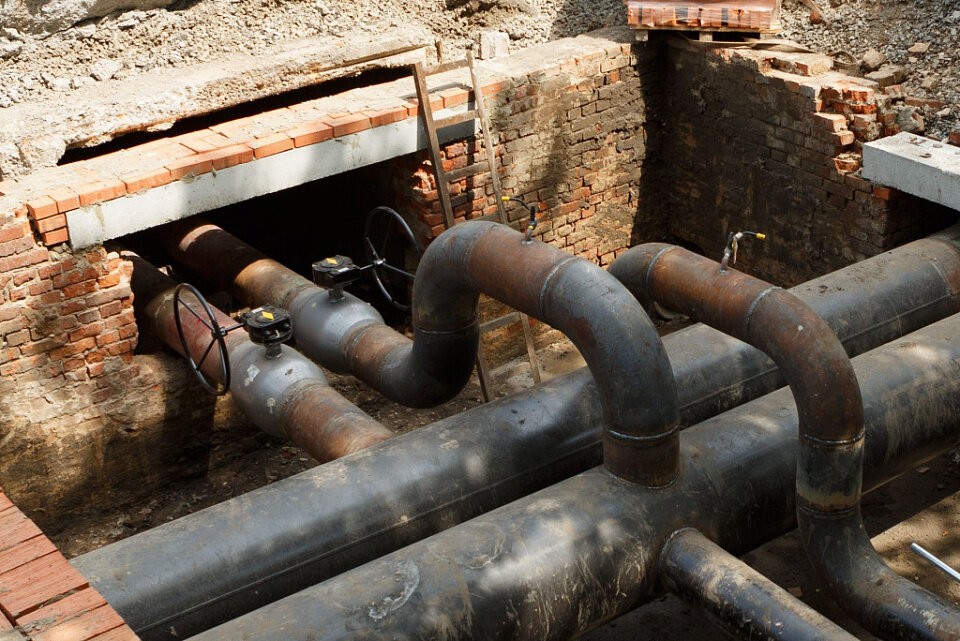

Для ремонта теплосетей также необходимы затворы, краны и задвижки.

Затворы и задвижки применяются с редуктором. Они позволяют вручную перекрывать трубопроводы даже больших диаметров.
Диаметр затворов может быть разным — от 50 до 1000 миллиметров
Диаметр затворов может быть разным — от 50 до 1000 миллиметров

Основные поставщики затворов и задвижек — ООО «БФ-Холдинг», ООО «Торговый дом Енисейпром», ООО «Сибирская Трубопроводная Компания», ООО «Темпер»



Компенсаторы


Во время ремонтов, при новом строительстве и реконструкции тепловых сетей используют П-образные, сальниковые и сильфонные компенсаторы. Они сглаживают возникающие пульсации при расширении или сжатии металла.
Основной материал сильфонных компенсаторов компенсаторов — сильфон. Это асимметрическая гофрированная оболочка из металла.


Компенсаторы поставляют ООО ПК «ЭДВЕНС», ОАО «НПП «Компенсатор»



Лотки и плиты перекрытия теплотрасс


П-образная конструкция железобетонных лотков позволяет защитить трубы от грунтовых вод, других механических повреждений. Тип и размер железобетонных лотков подбираются в зависимости от диаметра труб и слоя теплоизоляции.


Основные поставщики лотков и перекрытий — Красноярский завод железобетонных изделий №1 (ООО «КЗЖБИ №1»), ООО «РегионПром»




Длина лотков в основном составляет 3 метра
Также существуют локти меньшей длины (до 1 метра) — доборные
Длина лотков в основном составляет 3 метра
Плиты лотков теплотрасс являются неотъемлемой частью конструкции канала, а именно ее верхним элементом. Чтобы лотки могли выполнять свое предназначение (защита трубопровода), их необходимо перекрывать. Иначе теряется сам смысл сооружения подобной конструкции. Плиты устанавливают поверх лотков, таким образом они предотвращают попадание грунта как непосредственно при засыпке, так и в процессе эксплуатации.

Теплоизоляция

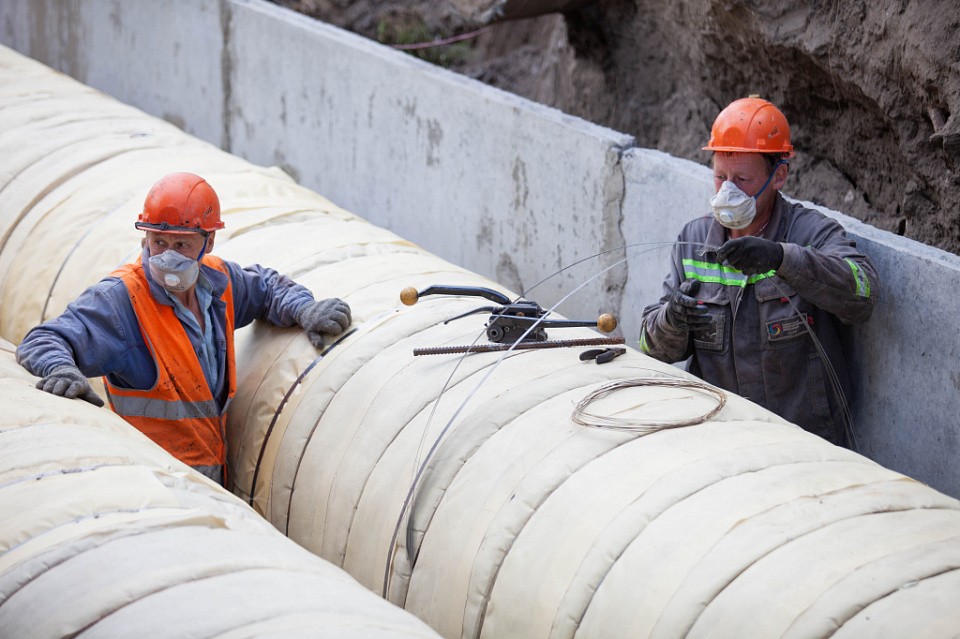

Трубы укутывают «шубой» — слоем минеральной ваты для теплоизоляции и защитной стеклотканью

Для теплоизоляции трубопроводов используются базальтовые маты.

Базальтовая теплоизоляция производится из волокна, полученного из базальтовых горных пород. Благодаря своим природным свойствам такой материал может выдерживать высокие перепады температур.


Основные поставщики — завод-изготовитель ОАО «Фирма Энергозащита» (г. Назарово), ООО «Теплый дом», ООО «Холдинговая компания Диона»


Сколько материалов уйдет на подготовку красноярских теплосетей к зиме в 2020 году

Текущие и аварийные ремонты
ЖБИ
ЖБИ
22 шт
Запорная арматура (вентили, шаровые краны, задвижки, затворы)
Запорная арматура (вентили, шаровые краны, задвижки, затворы)
1212 шт
Трубопроводы
Трубопроводы
53,68 тонны
Электроды
Электроды
3,628 тонны
Капитальные ремонты
Компенсаторы
Компенсаторы
24 шт
ЖБИ
ЖБИ
7757 шт
Запорная арматура (вентили, шаровые краны, задвижки, затворы)
Запорная арматура (вентили, шаровые краны, задвижки, затворы)
521 шт
Трубопроводы
Трубопроводы
925,08 тонны

Что нового мы используем в работах на тепловых сетях?

  • Корреляционный и акустический течеискатели Eureka3 – высокоэффективный коррелятор шума утечки, используемый для точного определения местоположения утечек на заглубленных водопроводных трубах. Эта система объединяет в себе современную технологию с гибкостью работы для определения мест утечек в сложных условиях, например, при значительных уровнях фонового шума, или при очень низкой интенсивности шума утечки, либо в трубах из различных материалов.

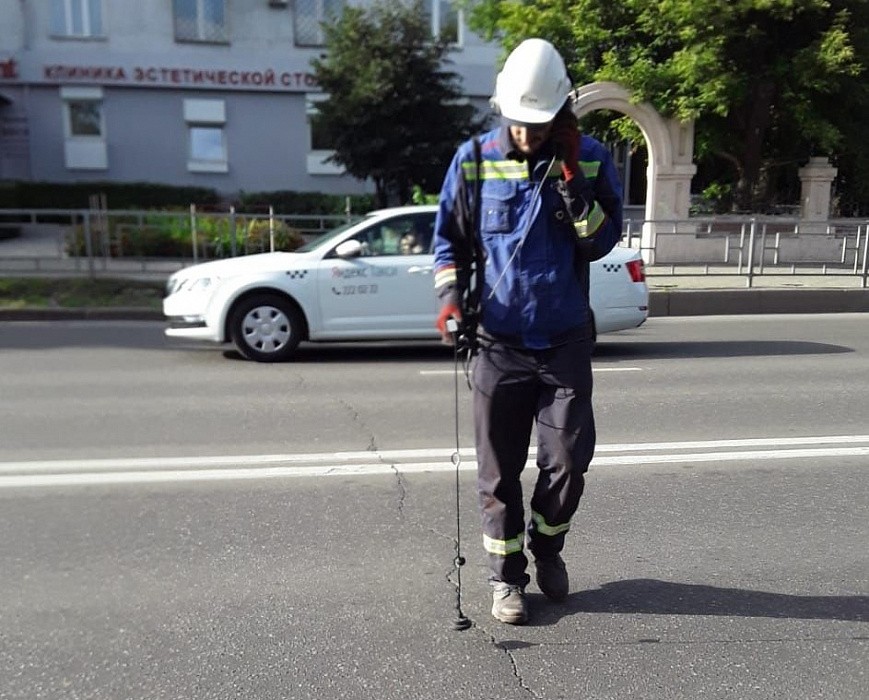

Диагностика повреждения на улице Дубровинского с помощью течеискателя
  • Трассопоисковый комплекс Radiodetection RD8100 — эффективный прибор для поиска и трассировки подземных коммуникаций, оснащённый пятью встроенными антеннами и наибольшим количеством фиксированных частот локации. Использование до пяти дополнительных частот позволяет быстро и гибко адаптироваться под конкретную линию в условиях наличия помех. Встроенный модуль Bluetooth расширяет возможности дистанционного управления генератором и обмену получаемыми данными. Модуль GPS в модификации G позволяет записывать данные трассировки во внутреннюю память с одновременной фиксацией до 1000 точек маршрута.
  • KROPUS AIR — портативный ЭМА толщиномер. Портативный и надежный прибор позволяет проводить быстрые и точные измерения толщины стенок труб, листового проката, прутков и других изделий из стали, алюминия и других металлов без применения контактной жидкости и без предварительной зачистки поверхности. Измерения можно проводить через слой непроводящего покрытия до двух миллиметров (окалина, ржавчина, солевые отложения и пр.)
Передвижная сварочная автомастерская УРАЛ NEXT 4320 МАКАР
Четыре аварийных автомастерская теплосетей ГАЗон NEXT (модели: 4795 E3, 4795 H1, 3813НО) с перевозкой пассажиров.

Предназначены автомастерские для проведения слесарно-монтажных, сварочных и газорезательных работ, проводимых при строительстве и ремонте трубопроводов и металлоконструкций различного назначения. Оснащены: лестницей трансформером, электростанцией, сварочным инвертором, сварочным комплектом, газорезательным комплектом, осевым вентилятором, отбойным молотком, осветительной установкой, дорожными знаками, и многими другими инструментами и приспособлениями.

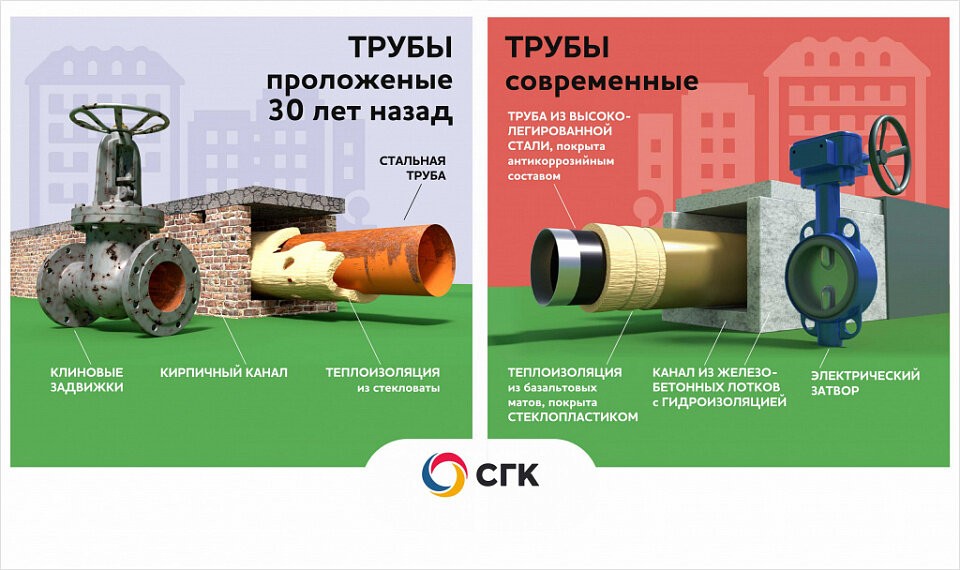

СГК- общая инфографика.jpg



Новые технологии в ремонтах тепловых сетей
