Чем ремонтируют тепловые сети
Чем ремонтируют тепловые сети

Стальные трубы


Основная часть материалов для ремонта теплосетей — это стальные трубы.

Они могут быть бесшовными и сварными прямошовными. Бесшовные не имеют соединяющего окружность шва, у прямошовных — один продольный сварной шов.



Основные характеристики стальных труб, применяемых СГК при ремонте тепловых сетей:
Максимальная температура до
+150 °С °C
Максимально допустимое рабочее давление, МПа
1,6
16 кгс/см²
16 кгс/см²
Общая кривизна трубы не должна превышать 0,2% от длины трубы
Общая кривизна трубы не должна превышать 0,2% от длины трубы
На поверхностях не допускаются трещины, раковины и закаты
На поверхностях не допускаются трещины, раковины и закаты
Расчетный срок службы — не менее 30 лет
Расчетный срок службы —  не менее 30 лет
Диаметр труб варьируется в диапазоне от 57 до 1200 миллиметров.
Диаметр труб варьируется в диапазоне от 57 до 1200 миллиметров.

Основные поставщики: Челябинский трубопрокатный завод, Первоуральский новотрубный завод, Выксунский металлургический комбинат.



Затворы и задвижки


Для ремонта теплосетей также необходимы затворы и задвижки.

Затворы и шаровые краны Ду более 200мм применяются с редуктором.


Диаметр затворов может быть разным — от 100 до 1000 миллиметров.
Диаметр затворов может быть разным — от 100 до 1000 миллиметров.

Основной поставщиком затворов и задвижек — «Бердский механический завод» (BF HOLDING)


Компенсаторы


Во время ремонтов используют в основном сильфонные компенсаторы. Они  компенсируют тепловое расширение металла при нагревании от теплоносителя.

Основной материал сальниковых компенсаторов — низколегированная сталь. Основные материалы сильфонных компенсаторов – это слоистый пирог из нержавеющей и низколегированной стали в профиле как плиссированная юбка.



Сильфонные компенсаторы поставляют АО «НПП «Компенсатор» (г. Санкт-Петербург), ООО «НПК» (г. Великий Новгород)




Лотки и плиты перекрытия теплотрасс


П-образная конструкция железобетонных лотков позволяет защитить трубы от грунтовых вод, других механических повреждений. Тип и размер железобетонных лотков подбираются в зависимости от диаметра труб и слоя теплоизоляции.

Длина лотков в основном составляет 3 метра
Также существуют локти меньшей длины (до 1 метра) — доборные
Длина лотков в основном составляет 3 метра
Плиты лотков теплотрасс являются неотъемлемой частью конструкции канала, а именно ее верхним элементом. Чтобы лотки могли выполнять свое предназначение (защита трубопровода), их необходимо перекрывать. Иначе теряется сам смысл сооружения подобной конструкции. Плиты устанавливают поверх лотков, таким образом они предотвращают попадание грунта как непосредственно при засыпке, так и в процессе эксплуатации.

Теплоизоляция


Для теплоизоляции трубопроводов используются минватные и базальтовые маты.

Базальтовая теплоизоляция производится из волокна, полученного из базальтовых горных пород. Благодаря своим природным свойствам такой материал может выдерживать высокие перепады температур.

Так же сегодня активно применяются пенополиуретановые скорлупы для труб.


Основной поставщик — завод-изготовитель ОАО «Фирма Энергозащита» (г. Назарово)




Сколько материалов уйдет на подготовку новосибирских теплосетей к зиме в 2020 году

Аварийный ремонт
Насосные агрегаты
Насосные агрегаты
94 шт
Компенсаторы
Компенсаторы
32 шт
ЖБИ
ЖБИ
2151 шт
Трубопроводы
Трубопроводы
480 тонн
Электроды
Электроды
16 тонн
Запорная арматура (вентиля, шаровые краны, задвижки, затворы)
Запорная арматура (вентиля, шаровые краны, задвижки, затворы)
4500 ед
Капитальный ремонт
Компенсаторы
Компенсаторы
50 шт
ЖБИ (плиты, лотки, балки, подушки)
ЖБИ (плиты, лотки, балки, подушки)
3358 шт
Запорная арматура (вентили, шаровые краны, задвижки, затворы)
Запорная арматура (вентили, шаровые краны, задвижки, затворы)
416 ед
Трубопроводы
Трубопроводы
720 тонн

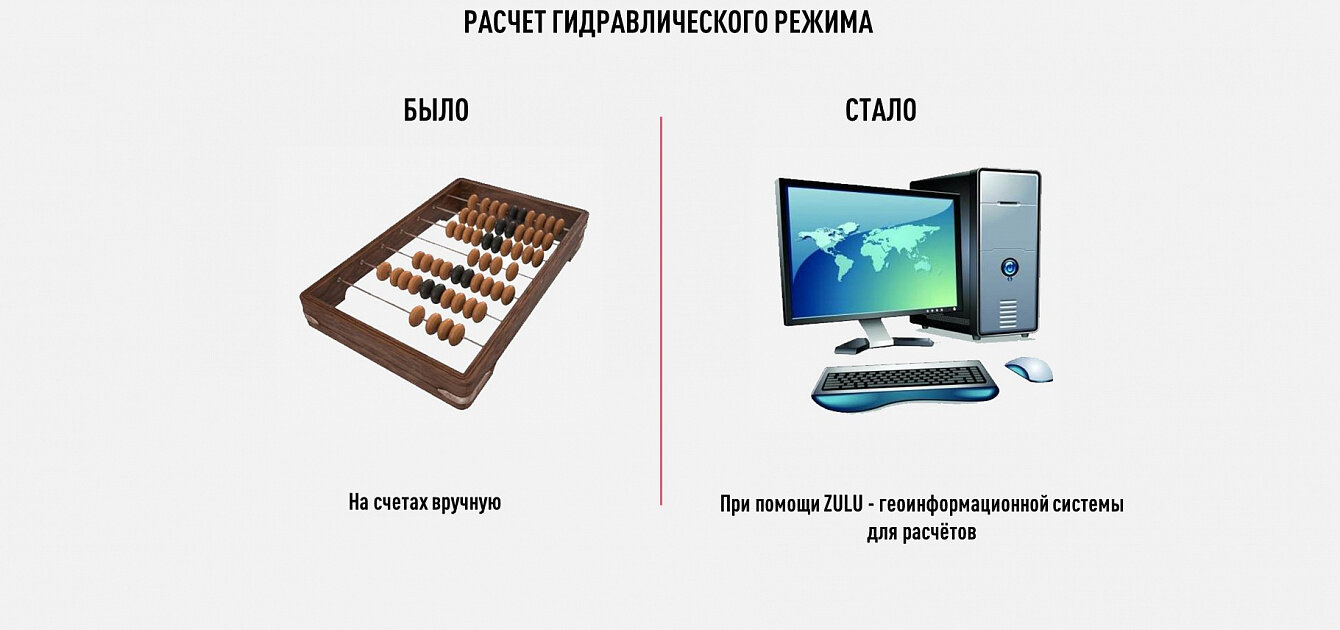

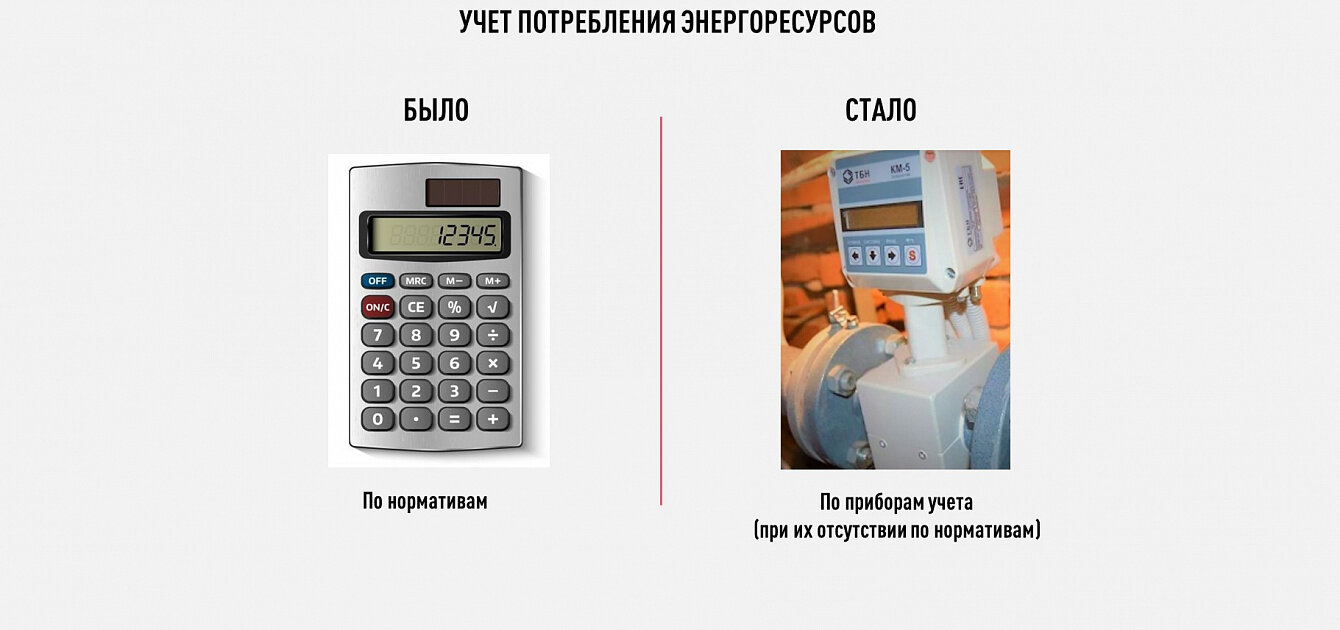

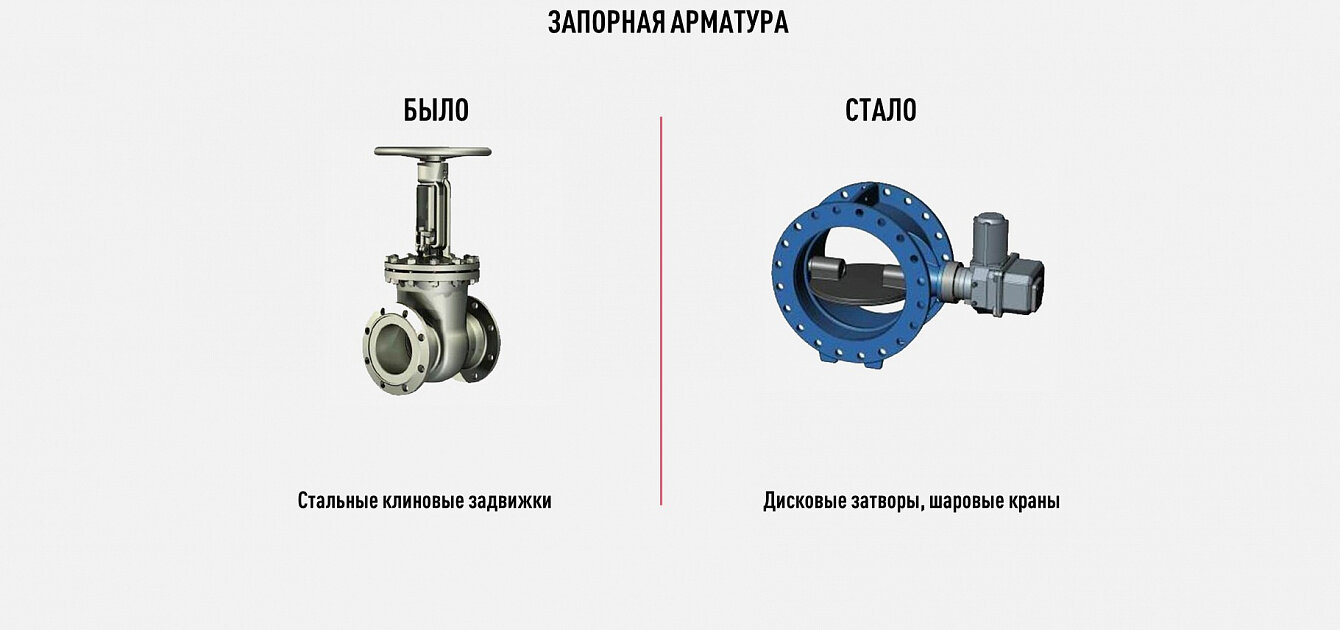

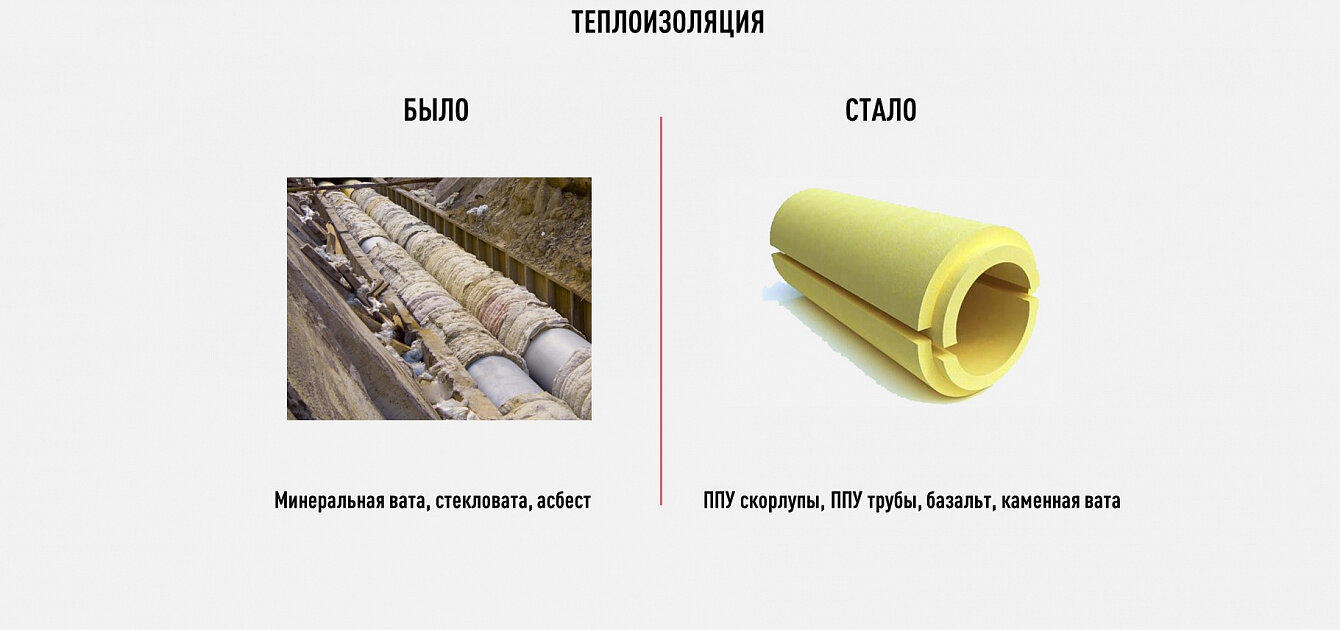

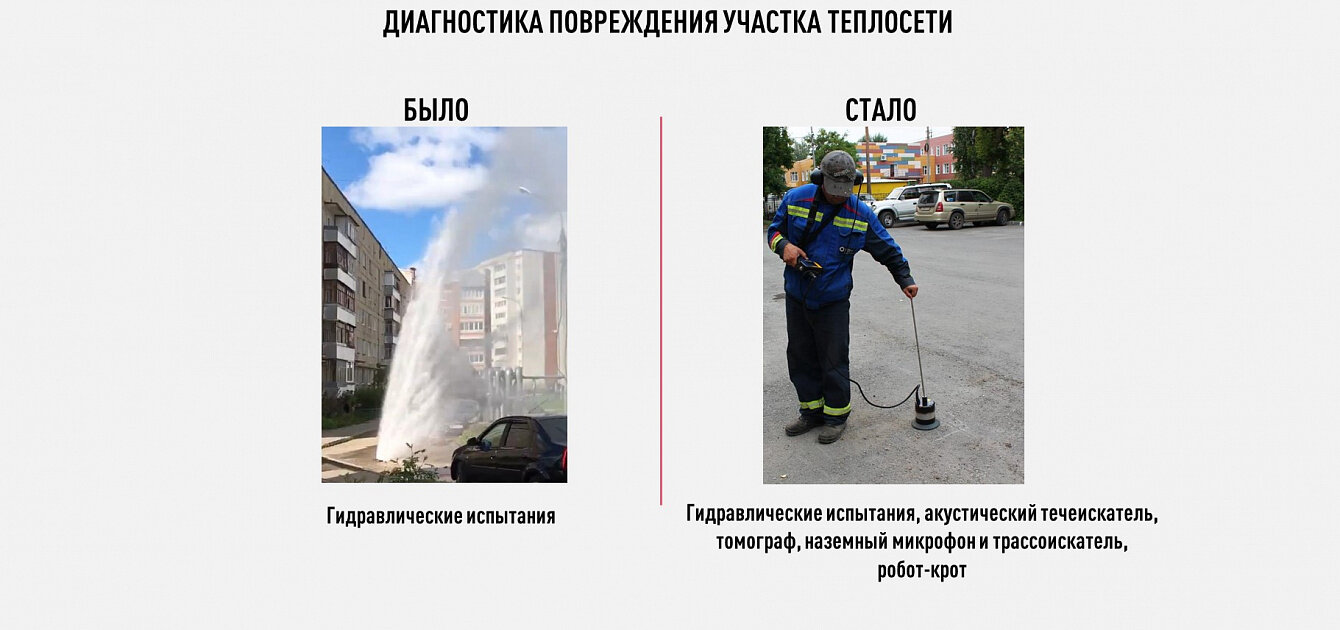

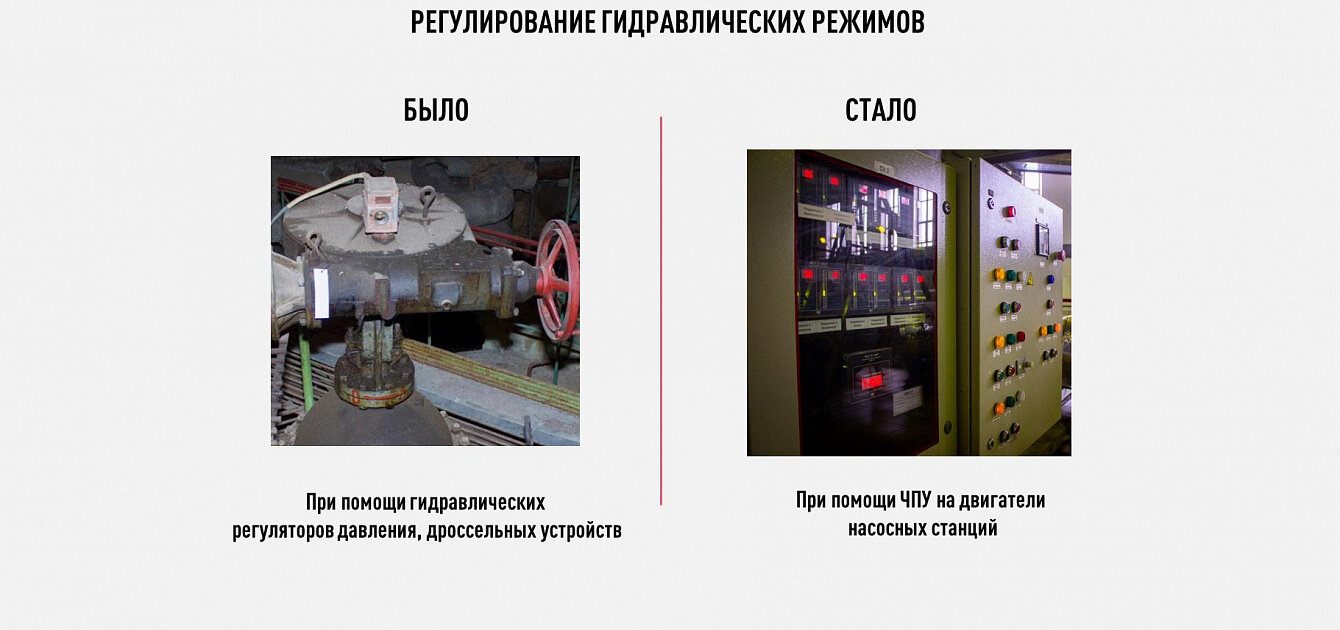

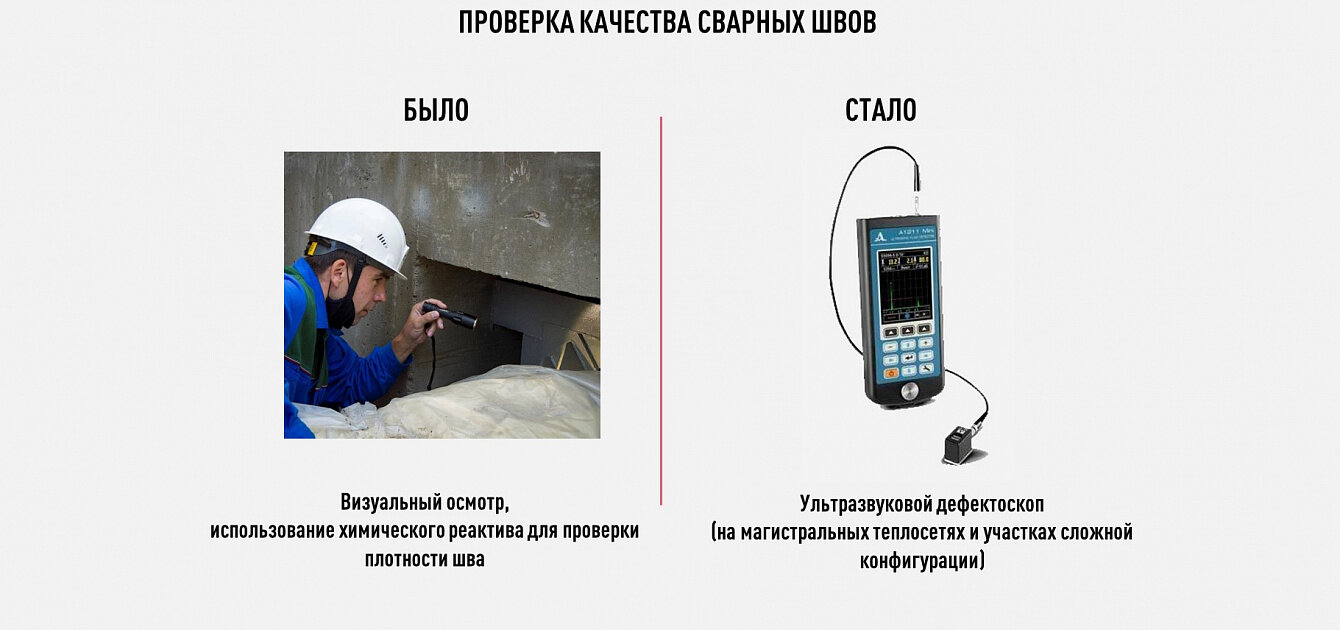

Как изменилось теплоснабжение за последние 30 лет:

Новые технологии в ремонтах тепловых сетей
